دستگاه پمپ تزریق سیمان

ساختار دستگاه پمپ تزریق سیمان:

بدنه دستگاه پمپ تزریق سیمان یک جعبه سرعت متغیر مهر و موم شده است که عمدتا از شفت ورودی، شفت میانی، شافت سرعت متغیر، دنده و غیره تشکیل شده است.مکانیزم میله اتصال لنگ، و توسط دسته تغییر سرعت، نوار کشش، دنده فن، میله کلاچ، و غیره، دنده، مکانیزم کنترل کلاچ از سه قسمت تشکیل شده است.
شفت ورودی توخالی است و انتهای ورودی مجهز به یک کوپلینگ است که با یک کلاچ قرقره متصل می شود.شافت میانی شافت اسپلاین توخالی است و شفت ورودی در همان محور است، انتهای شافت با پوسته دسته کلاچ نصب می شود، هنگامی که دسته به سمت بالا می چرخد، چرخش شفت غیرعادی را به حرکت در می آورد، به طوری که میله فشار طولانی را فشار دهید. میله فشار کوتاه و دیسک فشار، فنر کلاچ فشرده سازی، جداسازی کلاچ.شافت سرعت متغیر یک شفت اسپلاین است که مجهز به دو چرخ دنده کشویی است.موقعیت چرخ دنده کشویی توسط دسته سرعت متغیر برای دستیابی به سرعت متغیر چهار سطحی کنترل می شود.موقعیت دنده خاص در صفحه بالا نشان داده شده است.

پارامترهای فنی دستگاه پمپ تزریق سیمان:

ساختار دستگاه پمپ تزریق سیمان:

دستگاه تزریق PU عمدتاً از بدنه پمپ، قاب پمپ، محفظه هوا، گیج فشار مقاوم در برابر ضربه، موتور، تسمه V و روکش قرقره تشکیل شده است.

پایه نصب پمپ تزریق سیمان باید صاف و بدون شیب باشد.
برای جلوگیری از لرزش پمپ در حین کار، پمپ روی فونداسیون با پیچ پایه ثابت می شود.
آماده سازی قبل از پمپاژ:
پس از توقف یا نصب مجدد پمپ برای مدت طولانی، مقدمات زیر باید قبل از راه اندازی انجام شود.
1. بررسی کنید که آیا روغن روان کننده کافی در هر قسمت وجود دارد یا خیر.
2. بررسی کنید که آیا لوله مکش فیلتر باز شده است یا خیر.
3. بررسی کنید که آیا مانعی در حرکت هر قسمت وجود دارد یا خیر.
4. دقت و قابلیت اطمینان مکانیزم انتقال را بررسی کنید.
5. شل بودن بست ها، به خصوص سفت شدن پیچ مهره قفل پیستون لاستیکی، سر ضربدری و رزوه اتصال میله پیستون را بررسی کنید.
6. ارتفاع مکش پمپ را بررسی کنید.حداکثر ارتفاع مکش پمپ در مناطق زیر 1000 متر از سطح دریا نباید از 2.5 متر بیشتر شود.در مناطق بالاتر از 1000 متر از سطح دریا، ارتفاع مکش پمپ باید با توجه به کاهش فشار اتمسفر محلی کاهش یابد.
7. موقعیت فیلتر غوطه ور در مخزن گل را بررسی کنید.به طور کلی، سطح گل باید زیر 0.3-0.5 متر باشد و فیلتر نباید کمتر از 0.5 متر از کف مخزن گل فاصله داشته باشد.

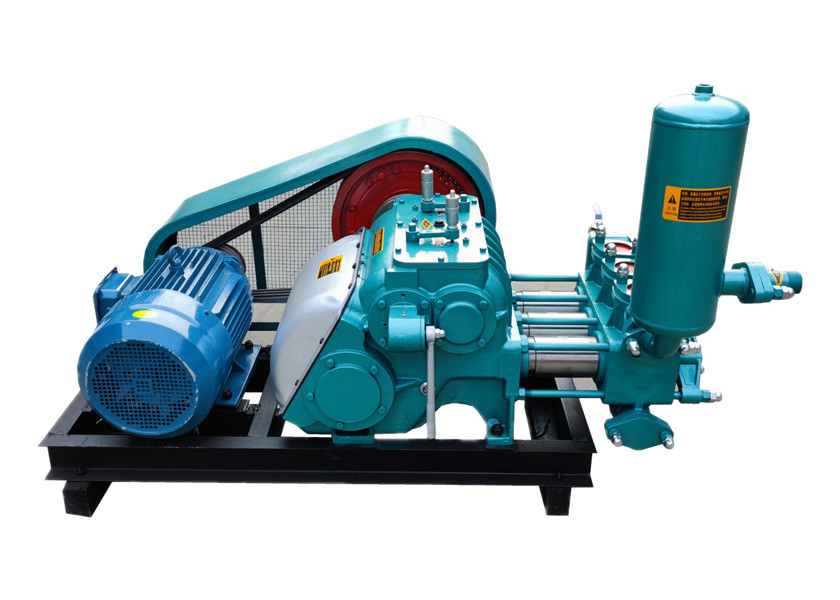

تصویر دستگاه پمپ تزریق سیمان:
